三相四线电力分析仪

时间:2020-01-08 浏览:880次

仪器概述:

    使用电力分析仪可以协助掌握电力系统从而减少系统过载,减低谐波问题、改善电力品质、减少设备故障时间和减少电力成本。当电力品质变差,电力系统失去控制时,会造成变压器过热,中性线过载过热,烧毁电机,电路断路器常跳脱,配电盘异常震动及电压电流波形失真。

二、适用范围:

三、三相四线电力分析仪技术指标:



1、电压输入端间及对地端最大电压:1000Vrms(指有效电压值;正弦交流信号的有效电压值,Vrms=1/2根号2*峰值电压≈0.707峰值电压)

2、电流输入端最大额定动作电压:0.35 Vrms

3、电流转换器最大测量电流:1000Arms

4、电流转换器夹口开口直径:40mm(约合55KW 150A为最大测量范围)

5、操作温度及湿度:0~50℃ <80%且无凝结下

三相四线电力分析仪电气规格:

1、交流电压有效值(TRMS)测量 (V)

显示项目:各相电压真有效值

2、交流电流真有效值(TRMS)测量 (A)

显示项目:各相电流真有效值

3、有功功率测量P (KW)



显示项目:各相有效功率及各相有效功率相加之和为总有效功率

极性显示:流入(消耗)有效功率无符号,流出(再生)有效功率显示负号

4、视在功率测量S (KVA)

测量方式:使用电压真有效值及电流真有效值计算

显示项目:各相视在功率及各相视在功率之和为总视在功率无极性显示

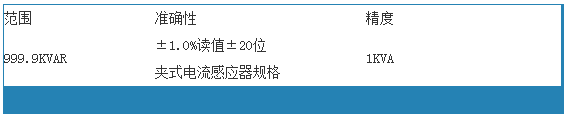

5、无功功率测量Q (KVAR)

量方式:以视在功率及有效功率计算

显示项目:各相无功功率及各相无功功率之和为总无功功率

极性显示:相位落后(LAG:电流滞后电压)无显示

          相位超前(LEAD:电流超前电压)显示负号



计算公式:以视在功率及有效功率计算;PF=COS¢=有效功率绝对值/视在功率

显示项目:各相功率因数及总功率因数

7、相角测量

8、频率测量

9、三相相序测量

10、有效功率能量测量(KWh)

11、视在功率能量测量(KVAh)

12、无功功率能量测量(Kvarh)

四、操作及保养注意事项:

1、永远先将测量设定好作为第一步,然后再将测量线连接至被测电路。

2、必须先将连接测试线连接至本仪器然后在连接带电回路。连接带电回路时先连接接地线然后在连接电压测试线及电流测试线,去除连接式以反向顺序。

3、在工作场所附近有裸露的导线或汇流排时,使用仪表需特别注意不要触及裸露导体。如发现仪表测试线及附件外表有破损处,严禁使用。

4、仪表的设计使用温度为0~50℃室内使用,避免在阳光直射、高温、高湿、灰尘大、潮湿或冷凝处使用或存放本仪表,不能暴露在腐蚀或易燃易爆气体环境下使用。

5、操作仪表时需佩戴橡胶绝缘手套、绝缘鞋及安全帽,禁止手部潮湿情况下操作。

6、在有可能的情况下尽量在连接测试线时将被测带电回路关闭,测试端间无绝缘措施,电压及电流输入端接入一根则其他测试端均为带电设备。
